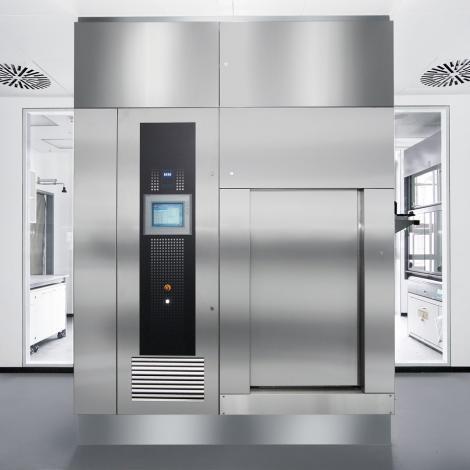

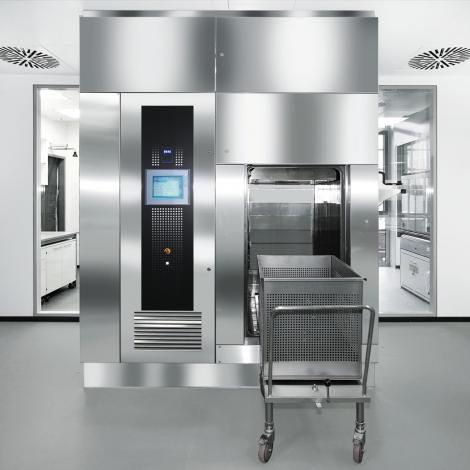

Vakulab HL

دستگاه استریل بخار بزرگ برای استفاده در بخش تولید و صنعت داروسازی، با هدف استریل کردن ایمن و اقتصادی کالاهای جامد، کالاهای متخلخل و مایعات - از جمله محلول‌های تزریقی یا محلول‌های مواد مغذی میکروبیولوژیک- و همچنین قطعات سیستمی در مناطق نزدیک به تولید(تخمیرکننده، سیستم‌های بایگانی، لباس‌های اتاق تمیز، فیلتر و غیره).
دستگاه Vakulab HL ، سخت‌گیرانه‌ترین ملزومات طراحی و ایمنی فرآیند را ارضا می‌کند.

اطلاعات فنی:

نسخه تک-درب یا دو-درب
درب محفظه به صورت افقی باز می‌شود
فضای استفاده بین 460 تا 3530 لیتر- سایر اندازه‌ها نیز در صورت درخواست موجود است
پردازش سطح دیواره‌های داخلی محفظه

سهولت کاربری:

رابط کاربری هوشمند MMM:
ناوبری شفاف و واضح در منوی نمایش داده‌شده بر روی نمایشگر لمسی رنگی
دکمه‌های لمسی بزرگ با نمادهای واضح
نمایشگر بزرگ برای نشان دادن زمان باقیمانده(TeleClock) برای فرآیندهای کاری بهینه-با-زمان
پمپ خلأ دومرحله‌ای بی‌صدا
خاموشی در شب به منظور صرفه‌جویی در انرژی- می‌توان ساعات موردنظر را به صورت جداگانه برای هر روز تنظیم کرد.
سیستم صرفه‌جویی در آب: پمپ خلأ در حالت گردش اقتصادی کار می‌کند. آب تازه فقط در صورت لزوم اضافه خواهد شد.

مخزن فشار استریل با کیفیت بالا از جنس فولاد CrNiMo ، شماره ماده1.4404 (AISI 316L) و کانال‌های حلقوی اطراف و پوسته از جنس فولاد CrNiMoTi، شماره ماده 1.4571(AISI 316 Ti)
محفظه استریل با گرمایش سطحی کامل از بالا و پایین
SANIcirc: طراحی خاص برای لوله‌ها و شیرها مطابق با کلاس لوله‌های MMM
لوله‌ها با شیب معینی نصب شده‌اند
پمپ خلأ دومرحله‌ای بی‌صدا
درب‌های کشویی خودکار به همراه تجهیزات ایمنی که مانع باز شدن آن در حین اجرای برنامه می‌شود و همچنین مانع از باز شدن هم‌زمان سمت بارگذاری و سمت تخلیه بار می‌شود (عملکرد قفل) و حفاظت در برابر حبس شدن را فراهم می‌کند
بر اساس رویه مورد انتخاب، یا از بخار و یا از هوای فشرده برای درزگیری درب استفاده می‌شود
لوله‌ها با استاندارد DIN EN 285 مطابقت دارند: خطوط هدایت بخار و شیرها از جنس فولاد CrNi هستند؛ لوله‌ها بر اساس رنگ کدگذاری و عایق گرمایی شده‌اند. عایق لوله‌ها که از شرکت K-Flex تهیه شده است، عاری از هرگونه هالوژن، PVC، CFC، HCFC و آزبست است
نمایشگر لمسی رنگی با منوی شهودی و نمایش تمام اطلاعات مهم دسته‌ای و همچنین نمایش پیام‌های دریافتی از سیستم بازرسی ایمنی و منوی خدمات برای تکنسین
تجهیزات پشتیبانی از فشار: به منظور برداشت هوای فشرده از شبکه داخلی ساختمان و وارد کردن آن به محفظه فشار استریل. بالشتک پشتیبانی فشار با هدف جلوگیری از واژگون شدن محلول‌ها هنگام به جوش آمدن.
نمایشگر 10 اینچ
کنترل‌کننده زیمنس

شروع زودهنگام: به طور مستقل با اولین چرخه خالی شروع به گرم کردن استریل کننده می‌کند تا استریل کننده بلافاصله آماده عملیات باشد.
بارکدخوان به منظور شناسایی کالاها
مدیریت بخار
عیب‌یابی از راه دور، کنترل مرکزی
اتصال به چاپگر A4 یا شبکه به منظور چاپ و بایگانی سابقه رویدادها
پارتیشن هواگیری شده به عنوان حائلی بین ناحیه استریل و غیراستریل
استریل کردن ضایعات مطابق با RKI
اتصالات پیچ و مهره ضدعفونی شده یا گیره
مواد درزگیر و روان کننده مطابق با
فرآیند به صورت کنترل مقدار F0
غلاف فیلتر و عناصر آن را می‌توان در خط استریل کرد
خنک‌کننده گردشی به همراه اتصال به مدار خنک‌کننده
صفحه‌نمایش 15 اینچ
برنامه خاص ضایعات RKI
فیلتر کردن استریل هوای فشرده
بسته‌بندی تجهیزات با عنوان "محلول‌های بسته"
بسته‌بندی تجهیزات با عنوان "محصولات عفونی"
خنک‌سازی پوسته در حالت گردشی: کاهش مصرف آب نرم تا حدود حداکثر 90%
متصل کردن سیستم خنک‌سازی پوسته به چرخه خنک‌سازی ساختمان می‌تواند مصرف آب را تا حداکثر 95% کاهش دهد

حسگرهای اضافی در استریل کننده و بخش نظارت بر پارامترهای عملیاتی مهم، بالاترین ایمنی ممکن را برای فرآیند فراهم می‌کنند. کنترل‌کننده PID کاملاً با هر یک از فازهای فرآیند کنترل¬شده-با-گرادیان تطابق دارد.
صفحه‌نمایش لمسی Simatic Multi Panel Touch محصول زیمنس مطابق با است.

محتوای مستندات دسته‌ای توسط مقررات قانونی معین می‌شود. با این حال، قالب آن را می‌توان به دلخواه انتخاب کرد:
چاپ مستندات دسته‌ای بر روی یک چاپگر DIN A4
انتقال داده از طریق شبکه به منظور ذخیره‌سازی بر روی یک کامپیوتر متصل
شناسایی اپراتور برای مستندسازی دسته‌ای
فضای ذخیره‌سازی داخلی برای نگهداری سوابق دسته‌ای به اندازه 50 هزار مورد

رابط کاربری هوشمند MMM:
ناوبری شفاف و واضح در منوی نمایش داده‌شده بر روی نمایشگر لمسی رنگی
دکمه‌های لمسی بزرگ با نمادهای واضح
نمایشگر بزرگ برای نشان دادن زمان باقیمانده(TeleClock) برای فرآیندهای کاری بهینه-با-زمان
پمپ خلأ دومرحله‌ای بی‌صدا
خاموشی در شب به منظور صرفه‌جویی در انرژی- می‌توان ساعات موردنظر را به صورت جداگانه برای هر روز تنظیم کرد.
سیستم صرفه‌جویی در آب: پمپ خلأ در حالت گردش اقتصادی کار می‌کند. آب تازه فقط در صورت لزوم اضافه خواهد شد.
